概述

T153派开发板是全志 T153 芯片，共启用了 3 路 I2C (TWI) 总线。其中 1 路为板载专用，2 路引出供用户扩展。为了方便用户进行二次开发，主板通过 40Pin 排针引出了两路空闲的 I2C 接口（TWI0 和 TWI5），供用户连接外部传感器或模块。本文将以此为例，指导用户如何在 TWI0 接口上适配外部 I2C 设备。

硬件资源分配表

修改方法

TWi驱动配置

在初次配置内核时，直接搜索 AW_TWI 可能会显示 [=n] 且无法选中，或者在菜单中找不到 TWI Drivers 选项。这是因为 TWI 驱动存在前置依赖。请严格按照以下步骤，逐级开启依赖项

实际目录是：Allwinner BSP -> Device Drivers -> TWI Drivers

第一步：开启全志平台基础支持 (AW_BSP)

在 SDK 根目录执行 ./build.sh menuconfig 进入配置界面。

按 / 键（搜索功能），输入 AW_BSP 并回车。

在搜索结果中，根据提示的数字编号（如 (1)），按下对应数字键直接跳转至 Allwinner BSP -> Platform Information。

找到 [ ] Allwinner Platform（即 AW_BSP），按空格键将其设置为 <*>。
（系统可能会提示自动开启依赖项（如 ARCH_SUNXI、PINCTRL 等），一律按 Y 允许即可。）

第二步：开启 DMA 控制器驱动 (AW_DMA)

AW_BSP 开启后，按 Esc 退至主界面，再次按 / 键搜索 AW_DMA。

根据提示的数字编号跳转至 Allwinner BSP -> Device Drivers -> DMA Drivers。

找到 [ ] DMA Support for Allwinner SoCs，按空格键将其设置为 （或 <>，视具体依赖状态而定，若无法选 <>，选 即可满足依赖）。

若提示开启 DMADEVICES 等依赖项，按 Y 允许。

第三步：开启 TWI 驱动 (AW_TWI)

此时 AW_BSP 已为 [=y]，AW_DMA 已为 [=m]，TWI 的前置依赖条件已全部满足。

按 / 键搜索 AW_TWI，根据提示跳转至 Allwinner BSP -> Device Drivers -> TWI Drivers。

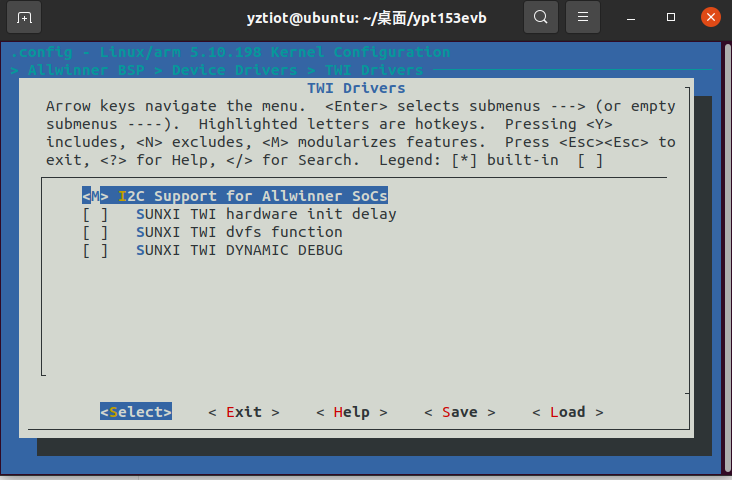

找到 [ ] I2C Support for Allwinner SoCs，按空格键将其设置为 （该选项为 tristate 类型，循环切换空白 / / <*>。受底层依赖为 的影响，此处通常只能选到 。 即为有效的开启状态，系统启动时会自动加载该模块）。

该选项下方的 SUNXI TWI hardware init delay 等调试选项保持默认 [ ] 即可，无需开启。

第四步：保存并退出

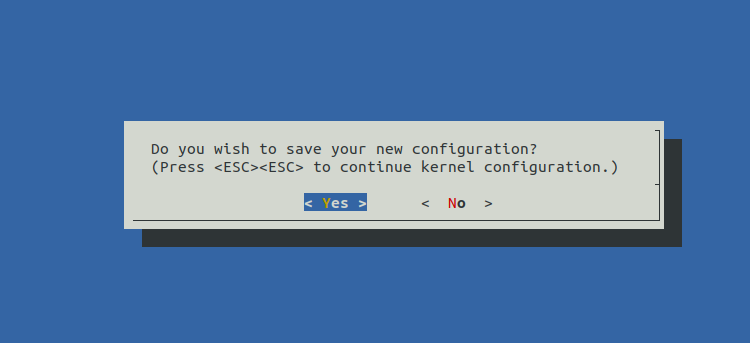

连续按 Esc 返回主界面，选择 < Save > 保存配置，然后选择 < Exit > 退出 menuconfig。

TWI配置设备树

查看配置信息

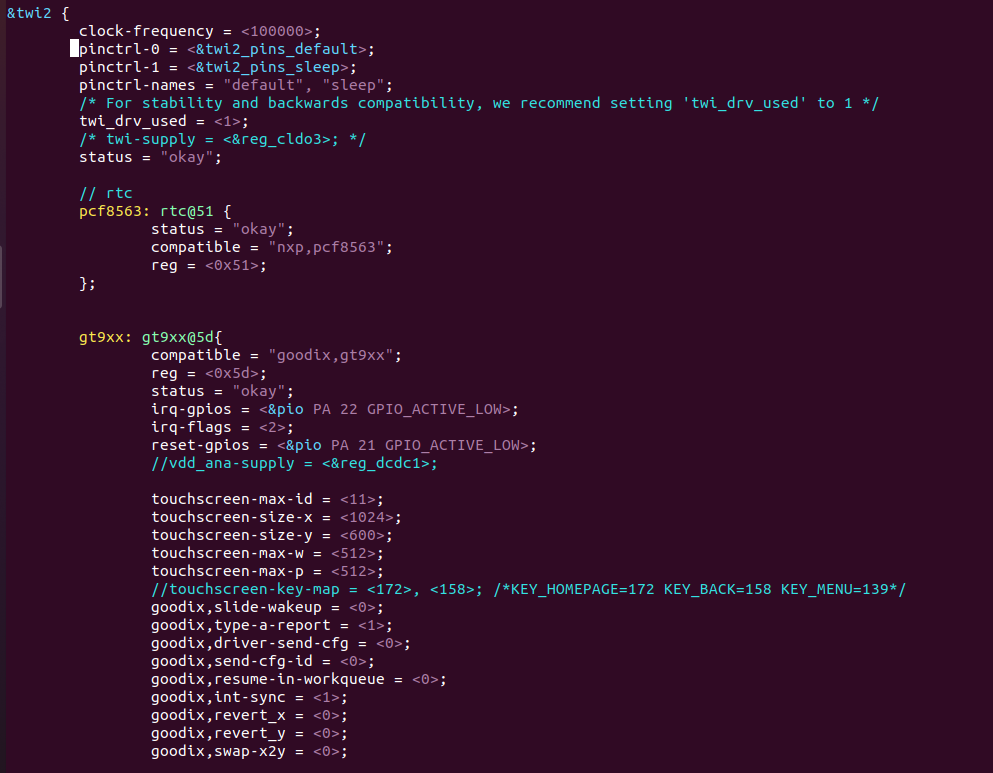

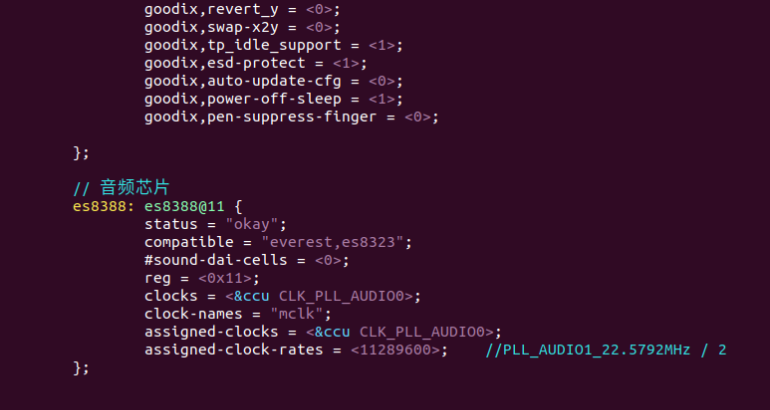

如上图所示，本主板 TWI2 默认使用 PB2 (SCK) 和 PB3 (SDA) 引脚。该总线为板载核心总线，已挂载 RTC (PCF8563)、触摸屏 (GT911)、音频 (ES8388) 等外设。TWI5 默认使用 PD20 (SCK) 和 PD21 (SDA) 引脚，目前处于禁用状态。用户通常无需修改引脚定义，只需在对应的 &twiX 节点中挂载自己的设备即可。

查看路径为：device/config/chips/t153/configs/t153_nand_base/linux-5.10-origin/board.dts

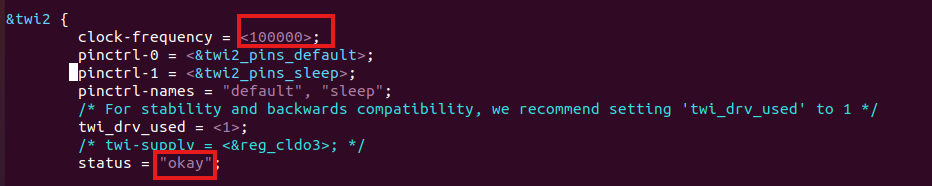

配置注意事项

clock-frequency：当前配置为 100000（即 100kHz），属于标准模式。
pinctrl-0 / pinctrl-1：分别引用了默认状态和休眠状态的引脚配置（即 PB2 和 PB3），系统默认已配置好
twi_drv_used：全志平台推荐的兼容性配置，保持为 <1> 即可。
status：必须设置为 “okay”，若您要使用 TWI5，需将其 status 修改为 “okay”。

添加外部设备：
若要在此总线上挂载外部 I2C 传感器，只需在 status = “okay”; 下方添加对应的设备子节点即可。
注意，挂在同一总线上的设备，其 I2C 地址（reg 属性）不能冲突。

⚠️ 注意事项：
本主板 TWI2（引脚 PB2/PB3） 为板载专用总线，已连接 RTC、触摸屏、音频和 HDMI 桥接芯片。请勿随意修改 &twi2 节点中已有设备的配置，以免导致板载功能失效。

测试与验证

1.确认I2C设备节点：进入系统终端，输入以下命令查看系统生成的 I2C 适配器：
ls /dev/i2c-
通常会看到 /dev/i2c-0（对应 TWI0）以及其他 I2C 节点。具体编号可能因系统加载顺序而偏移，建议配合 i2cdetect -l 命令确认。
2.扫描总线上的设备：使用 i2cdetect 工具扫描 TWI0总线上挂载的设备。假设 TWI2 映射为 /dev/i2c-0：
i2cdetect -y 2
预期结果：如果您的设备成功挂载且驱动正常，会在对应的 I2C 地址位置显示设备的十六进制地址
